材料长度方向的侧弯现象
卷料如果具有长度方向的侧弯现象,可以通过拉弯矫直技术进行矫直。镰刀弯矫直技术是德国柯乐公司的核心技术之一。
德国柯乐公司的拉弯矫直设备由一台精密矫平机及其进料口、出料口的拉弯矫直装置组成。

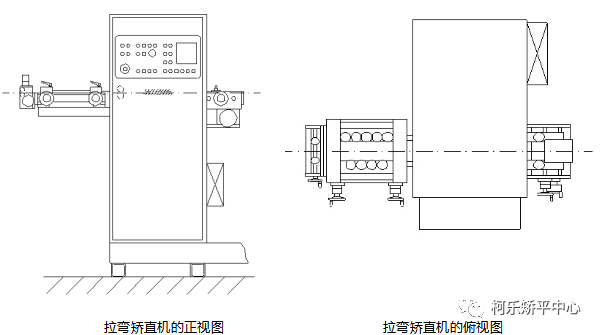

以下两张示意图体现的就是德国柯乐公司拉弯矫直机的构成。该种拉弯矫直机可以矫正薄板单侧的弯曲或者S形弯曲(对S形弯曲的弯曲度有一定的限制)。
理论上,只要能被平面矫平的材料都可以被拉弯矫直。但是需要注意一个拉弯矫直的前提条件:材料厚度与材料宽度的比例不能超过1:30,举例说:材料厚度为3mm,如果材料宽度超过90mm,则无法进行拉弯矫直。如果材料厚度与材料宽度的比例超过了1:30,或者特别敏感的材料,在拉弯矫直过程中由于强大的边缘压力材料会变形。

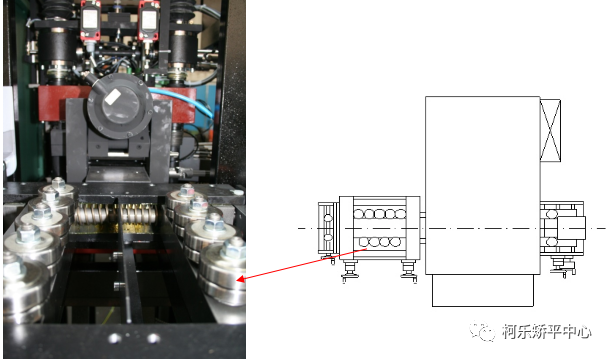

矫平机进料口之前安装了一个带夹辊的装置,材料通过夹辊之间居中进入矫平机,夹辊从两边靠住材料边缘,防止材料左右移动。在矫平机出料口之后安装了一个同样带夹辊的装置,但是夹辊数量少,而且夹辊夹住材料后,根据材料的原始弯曲情况向相反方向进行移动。比如:材料有向左侧的弯曲,夹辊装置就向右侧移动。与拉弯矫直机配线的还有一台弯曲度测量仪,测量仪摄像探头测量到材料弯曲情况后,传送到总控制系统中,控制系统自动计算拉弯矫直程度,并发指令给出料口的夹辊的装置进行左右移动。
精密矫平机的作用是使材料在矫平机中间达到塑性化程度,这样,不但材料的平面不平整被矫正了,而且使出料口的夹辊不需要作用很大侧向的压力就能实现拉弯矫直效果。
如果材料厚度与材料宽度的比例不超过1:20,材料厚度不超过3mm,配置9根矫平辊的拉弯矫直机也可以对S形弯曲进行拉弯矫直。
如果材料厚度与材料宽度的比例超过1:20,材料厚度超过3mm,拉弯矫直机的出料口需要配置4个夹辊。
德国柯乐公司的拉弯矫直设备在国内的双金属钢带生产领域拥有无可动摇的领导地位。双金属钢带的主要生产企业,如湖南泰嘉新材料科技股份有限公司、本溪双盈新材料科技有限公司、福建恒而达新材料股份有限公司,等等,均拥有多条德国柯乐公司的拉弯矫直设备。

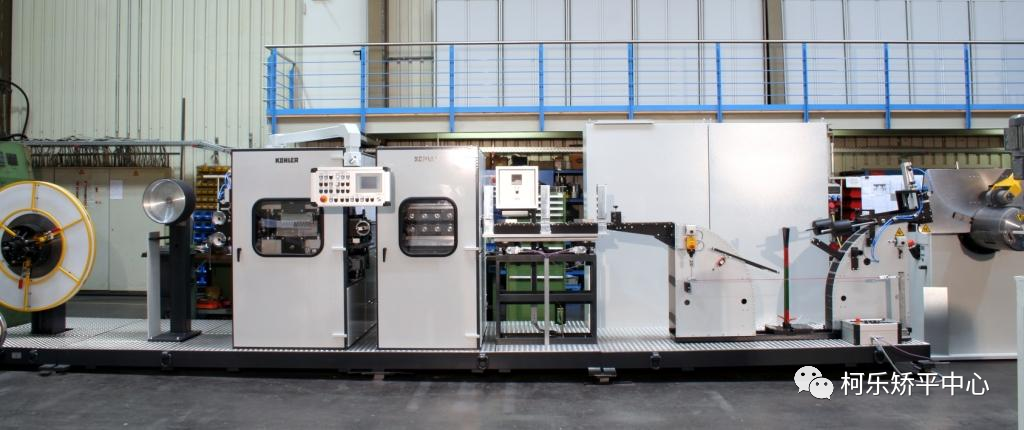

德国柯乐公司的拉弯矫直设备(从左到右):
开卷、拉弯矫直、在线测量、上卷
